【设计总结】灵活拼装随时结束、暂停、重启的 Pipeline

需求部分

场景：

我们的飞机在拍摄完一张照片并生成后，APP 需要实现这么个流程：

飞机通过数传，回调给 APP 一个文件名
APP 拿到文件名后，要从 MediaServer 获取文件名对应的数据
将文件数据插入数据库
执行缩略图和源图的下载
对下载后的源图做美化
对下载后的源图加水印
存到相册

飞机录视频时（比如 4K），APP 端会同步将飞机发送预览 rtp 解码（720P）后也写入一个文件。
因为源视频太大，需要用户主动触发时才下载，需求上需要录一个视频作为给用户预览用
流程是飞机在录制完一段视频后：

飞机通过数传，回调给 APP 一个文件名
APP 拿到文件名后，要从 MediaServer 获取文件名对应的数据
将文件数据插入数据库
APP 将自己录制的视频找合适的地方存放，并在数据库中建立关联
执行缩略图下载

在 APP 中，包括实时图传，相册等场景。有很多很多种与上述类似，但不完全相同的流程。并且其中部分步骤是一样的。
下载部分，因为涉及到两种通信（wifi，usb），导致具体下载实现上也会有不同

条件

基于上面的场景，由于飞机的限制，对代码有这么些要求：

飞机与 APP 随时会断开，不能因为任何异常导致用户看不到自己拍的内容
（要求恢复连接/重开 APP 后。所有资源仍然走完完整的下载流程。）
用户有开关，可以决定下载后的内容要不要美化，要不要加水印
（某个步骤执行与否是动态决定的）
飞机带宽有限，在需要的时候要保证图传优先。会在相册暂停，删除下载中资源
（执行中的流程需要被管理）
用户会短时间内拍摄多张照片，会在相册同时下载多个资源
（要求同类流程能同时进行多个）

现在，让我们忽略每个步骤具体的细节，考虑这一套业务怎么能较好的实现？

每一步的操作，执行过程中能被停下
某一步操作，可能出现在多个流程中
这些操作步骤，可能是同步，可能是异步的
如果流程中某一步出现异常，流程视情况重试或直接退出整个流程
流程中步骤会根据情况增删或跳过
流程在断了、杀了后还重新恢复到对应步骤
流程被管理
很容易就写出一个新的流程

分析部分

先看里面涉及到的元素，考虑怎么抽象
首先最直观的两个：

有 ”执行步骤“ 概念：需求里执行的事情，都可以被归为”步骤“
- ”步骤“ 要能被中断
- 不同流程可能有相同的步骤，要可复用
有 ”流程“ 概念：特定的一些步骤拼装在一块就是流程，可以理解为是步骤容器
- ”流程“ 有几种不同的种类
- 同一种 ”流程“，同一时间可能存在多个
流程中的步骤，是按顺序执行的异步函数

因为要能对进行中的任务进行管理，（全部暂停，全部开始，任务恢复等），所以在流程上面还有个 ”管理器“ 概念
而从需求描述可知，里面的步骤大多都是异步行为，所以执行流程时，需要有一套实现能在一个异步结束后，调用下一个异步操作。

我的实现

早期实现用的函数拼装，后面由同时改由改用 OC 的 RAC，转到 RN 后我在 TypeScript 环境用的 rxjs 实现
大体思路差不多，这里用我实现的方式做例子

回顾时发现, DownloadManager 和 PipeLineTask ,PipeLineStep 这一套还挺像 NSOperation 和 NSOperationQueue 的

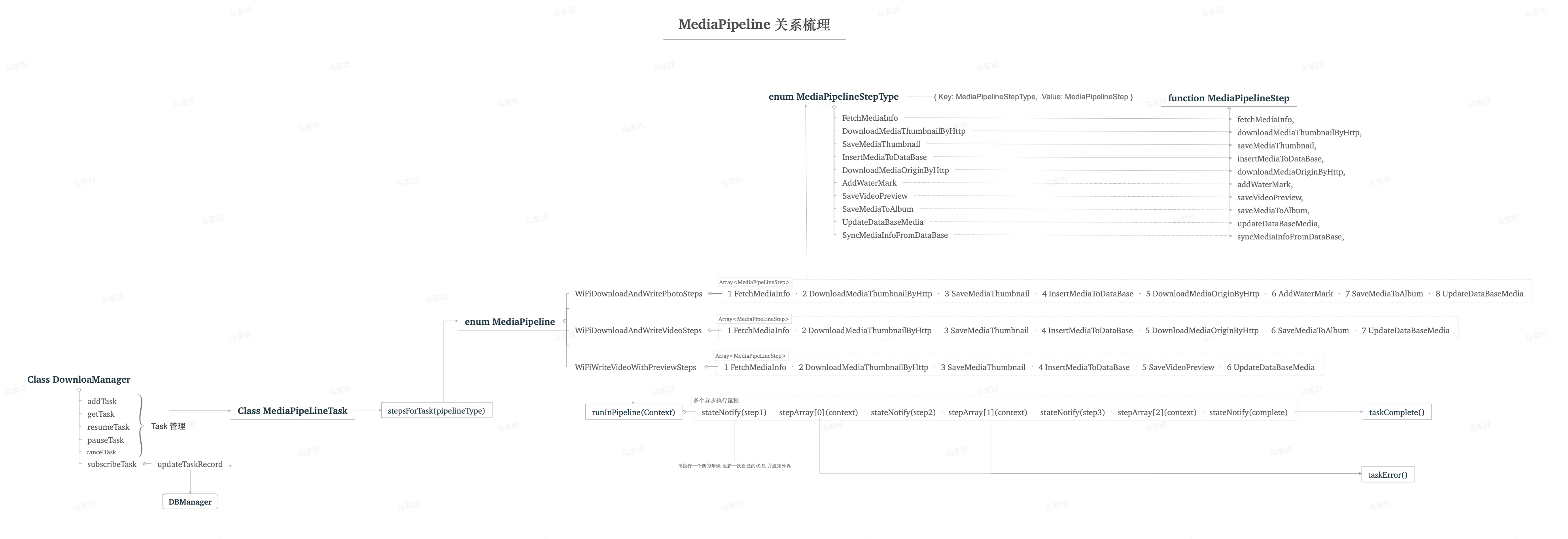

MediaPipeline 示范代码

步骤： `MediaPipelineStep`

以执行步骤本身的角度看，其可以理解为是执行单一行为函数。与业务和流程都无关
而我们在外部，对执行步骤提出了两个需求： 可组装，可中断

如何组装步骤

组装方面好处理，很自然的联想到，用一个数组，把所有的步骤都装进去。然后从头往后执行，就是一个组装好的流程了。

//举个栗子
const pipeline.steps = [Step1,Step2,Step3,Step4],
pipeline.run() // 逐个执行步骤

实现方式有这几种：

定义一个类BaseStep，类里面包含通用函数 run，其他字段描述函数需要的参数
所有不同的执行步骤，是这个类不同的子类（DownloadStep，DBInsertStep）。
最终在执行时，把所有的子类对象，按需要的顺序放进数组，然后调用外界调用 BaseStep 的接口即可
（我采用的方式）一个执行步骤是一个函数，所有函数用统一的入参task（是个描述整个流程的对象，后面再谈）
然后在数组中，按需要的顺序，存放这些函数。外部再加一个调用器（就是入参task），由调用器决定怎么执行

当然实现上有不少优化空间，比如我实际数组中存的是函数对应的 enum 而不是函数本身，实现时使用了 Observer 的概念（rxjs）。

具体实现：

// 定义 enum 用来对应函数步骤
export enum MediaPipelineStepType {
  Init = "Init",
  CheckInProgressDuplication = "checkInProgressDuplication",
	FetchMediaInfo = "fetchMediaInfo",
  DownloadMediaThumbnailByHttp = "downloadMediaThumbnailByHttp",
}
// MediaPipelineStepType 与函数对应
const StepProcesses: { [key: string]: (task: MediaPipelineTask) => Observable<MediaPipelineTask> } = {
	[MediaPipelineStepType.FetchMediaInfo]: fetchMediaInfo,
	[MediaPipelineStepType.DownloadMediaThumbnailByHttp]: downloadMediaThumbnailByHttp,
}
// 描述一个流程就是在定义一个数组
const WiFiDownloadAndWritePhotoSteps = [
  MediaPipelineStepType.FetchMediaInfo,
  MediaPipelineStepType.DownloadMediaThumbnailByHttp,
  MediaPipelineStepType.SaveMediaThumbnail,
  MediaPipelineStepType.InsertMediaToDataBase,
	...
]

如何管理步骤

中断方面，若希望”执行步骤“内部能不依赖外界
比如可以在入参中提供一个外部会调用的函数指针，由内部做函数实现，外部根据需要调用函数

我这里的实现方式是，在外部，有个管理流程 Class MediaPipelineTask. 当一个流程被创建时，其实就是在创建一个 task
task 内部有两个函数字段， didPause 和 disCancel。
执行时，task 会被传入执行步骤里作为参数。然后执行步骤内部，只要实现了 didPause，在 task 触发 didPause 时，便会执行当前步骤需要的行为

function downloadMediaOriginByHttp(task: MediaPipelineTask) {
 task.didPauseTask = () => { download.pause()}
	task.didCancelTask = () => {download.cancel()}
}

内部使用了 rxjs 的 Observer，目的是将一步执行的函数归纳为流的形式，利用起提供的 API 方便的管理流程
（其实用 Promise 组装或者自己管理异步也可以实现，我在另一个类似的叫 MediaEditPipeline的业务中使用 Promise 也能顺利完成。思路是一样的，只是实现上的不同）

具体实现：

每个函数各自定义好自己的逻辑，然后内部就是个带 Observerable 的执行函数
（传入的 Task 其实是外层 pipeline 的管理器，里面带了上下文：context，管理事件didPause，didCancel后面再聊）

function downloadMediaOriginByHttp(task: MediaPipelineTask) {
let {context} = task
return Observable.create((observer: Observer<MediaPipelineTask>) => {
  if (!context.mediaInfo) {/*...*/ return}
  let downloadTask = new HTTPMediaDownloadTask(task.mediaName, downloadType)
  FileManager.isEnoughStorageForMedia(context.mediaInfo.size)
    .then(isEnough => {
      if (!isEnough) return Promise.reject(MediaPipelineErrorCode.shortOfStorageError)
      return downloadTask.start()
    }).then(filePath => {
    taskLog(task, `downloadMediaOriginByHttp succeed path = ${filePath}`)
    context.originDownloadedPath = filePath
    task.currentStage.updateProgress(1)
    observer.next(task)
    observer.complete()
  }).catch((error) => {
    taskErrorLog(task, 'downloadMediaOriginByHttp error:', error)
       observer.error(MediaPipelineErrorCode.downloadMediaOriginError)
  })

  // 更新 task 的进度
  downloadTask.progress = (received: number, total: number) => {
    task.currentStage.updateProgress(received / total)
  }
  task.didPauseTask = () => {
    downloadTask.pause()
    observer.error(MediaPipelineErrorCode.pause)
  }
  task.didCancelTask = () => {
    downloadTask.cancel()
    observer.error(MediaPipelineErrorCode.interrupt)
  }
})
}

流程： `MediaPipeline`

基于上面步骤的实现方式，流程就比较简单了

流程有多个，所以用不同的 enum 表示

export enum MediaPipelineType {
  /** WiFi: 下载缩率图，源图，处理源图及写入数据库 */
  WiFiDownloadAndWritePhoto = 'WiFiDownloadAndWritePhoto',
  /** WiFi: 下载缩率图，源视频及写入数据库 */
  WiFiDownloadAndWriteVideo = 'WiFiDownloadAndWriteVideo',
  /** WiFi: 下载缩略图，保存预览流及写入数据库*/
  WiFiWriteVideoWithPreview = 'WiFiWriteVideoWithPreview',
}

步骤是 enum MediaPipelineStepType，流程是包含 MediaPipelineStepType 的数组, 对应不同的流程，是不同的数组

/**
 * 下载图片缩略图，写入图片数据，下载源图，处理源图，更新数据库的流程
 */
const WiFiDownloadAndWritePhotoSteps = [
  MediaPipelineStepType.FetchMediaInfo,
  MediaPipelineStepType.DownloadMediaThumbnailByHttp,
  MediaPipelineStepType.SaveMediaThumbnail,
  MediaPipelineStepType.InsertMediaToDataBase,
  MediaPipelineStepType.DownloadMediaOriginByHttp,
  MediaPipelineStepType.AddWaterMark,
  MediaPipelineStepType.SaveMediaToAlbum,
  MediaPipelineStepType.UpdateDataBaseMedia,
]
const WiFiDownloadAndWriteVideoSteps = [
  MediaPipelineStepType.FetchMediaInfo,
  MediaPipelineStepType.DownloadMediaThumbnailByHttp,
  MediaPipelineStepType.SaveMediaThumbnail,
  MediaPipelineStepType.InsertMediaToDataBase,
  MediaPipelineStepType.DownloadMediaOriginByHttp,
  MediaPipelineStepType.SaveMediaToAlbum,
  MediaPipelineStepType.UpdateDataBaseMedia,
]

再让 MediaPipelineType 和数组对应，然后在使用时将 MediaPipelineStepType 转为对应函数即可

export const MediaPipelineTypeSteps: ZMap<MediaPipelineType, MediaPipelineStepType[]> = {
  [MediaPipelineType.WiFiDownloadAndWritePhoto]: WiFiDownloadAndWritePhotoSteps,
  [MediaPipelineType.WiFiWriteVideoWithPreview]: WiFiWriteVideoWithPreviewSteps,
	...
}
// 使用前，将 enum 转为
public static pipeLine(type: MediaPipelineType) {
	let steps: MediaPipelineStep[] = MediaPipelineTypeSteps[type].map(type => new MediaPipelineStep(type))
	return new MediaPipeline(steps)
}

执行部分： `MediaPipelineTask`

上面提到，流程本身其实只是个装了很多函数的数组。
现在来看怎么让数组里的函数跑起来，（这个实现是基于 rxjs，这是个非常好用的工具，这里不展开 Observerable 的概念）

类定义：

taskID: 用于外界管理的标识符
pipeLineType：当前执行的流程类型
_state: BehaviorSubjec: 用于对外广播当前的执行状态，便于外界管理

export default class MediaPipelineTask {
	/** 任务 ID */
  readonly taskID: number
  readonly mediaName: string
	/** 执行的流程类型 */
  readonly pipeLineType: MediaPipelineType
  readonly date: Date
  /** 是否是恢复执行的 task */
  private _isResume: boolean = false
  /** 是否正在执行中 */
  private _isWorking: boolean = false
	/** 用于对外广播的当前状态 */
  private _state: BehaviorSubject<MediaPipelineTaskState>
  /** 当前执行的步骤名称 */
  currentStage: MediaPipelineTaskStage
  /** 当前 MediaPipeline 临时保存的上下文 */
  context: MediaPipelineTaskContext
}

函数部分：

构造函数：记得前面提到过，即使在 APP 被杀掉时也要能恢复吗。其实现就是 Task 从数据库把自己读出来，然后步骤，上下文就有了

 static taskFromRecord(record: MediaDownloadRecord): MediaPipelineTask {}

控制函数：

get isResume(): boolean {}
get isWorking(): boolean {}
readonly pause = () => { }
readonly cancel = () => {}
private getTaskState = (): MediaPipelineTaskState => {}

执行函数：使用是调用 rxjs，这是核心部分
stepsForTask：之前 pipeline 中有提供把 step enum 转为函数的部分，而后又提供了从 task 读 MediaPipelineType 取得数组的部分。然后记得吗，函数内部是在返回 Observable，这里就是把 Observable 拿出来。放到 pipe 中。
然后就能用流的方式，处理异步操作
ps.rxjs 这个工具真的非常便捷，但也要意识到，本质是在做异步任务处理，有很多种别的方式能实现

  readonly runInPipeline = (pipeLine: MediaPipeline): BehaviorSubject<MediaPipelineTaskState> => {
    if (this.isWorking) {...}
    this._isWorking = true
    this._state = new BehaviorSubject<MediaPipelineTaskState>(this.getTaskState())
    Rx.of(this).pipe(
      ...pipeLine.stepsForTask(this)
    ).subscribe({
      next: (task: MediaPipelineTask) => {},
      error: (error:any) => {
        this._isWorking = false
        this.state.error(error)
      },
      complete: () => {
        this._isWorking = false
        this.state.complete()
      },
    })
    return this.state
  }

单个流程的执行部分，到这里基本就结束了。
Task 会在执行过程中被创建很多很多个，每个 Task 有自己的 MediaPipelineType，然后会用这个 Type 找到需要执行的MediaPipeline，再通过流程中描述的函数MediaPipelineStep执行具体的操作。
为了能被外界管理，对外暴露了管理接口 pause， cancel
为了让外界知道自己的状态，用BehaviorSubject对外做了广播

然后到此为止，这套东西实现了：

步骤可以复用
可以灵活拼装（可动态生成，可随时写出一个新的流程）
外部可在任意步骤执行中断
步骤可动态的决定执行与否

还差这些没实现：

外界能统一管理所有执行中的任务
某个任务被暂停后，即使是杀 APP，也要能恢复

这一部分就只能依托于管理类

全局管理器：`MediaDownloadManager`

这部分其实已经是业务绑定很强的类，会直接拿着业务状态，根据状态做内部处理
里面提供了一个管理当前所有 task 的数组，用于查重，控制，恢复。对外暴露部分接口

private tasks: MediaPipelineTask[] = []
public readonly getTask = (mediaName: string): MediaPipelineTask | undefined => {}
public readonly getVideoTasks = (sort?: (a: MediaPipelineTask, b: MediaPipelineTask) => number) => {}
public readonly getTasks = (sort?: (a: MediaPipelineTask, b: MediaPipelineTask) => number) => {}
public restoreTasks = () => {}
public resumeTasks = (mediaNames: string[]) => {}
public pauseTasksWitPipelineType = (type: MediaPipelineType) => {}
public pauseTasks = (mediaNames: string[]) => {}

提供了业务接口，将底层的流程封装成直接的函数，供外界直接调用

public downloadAndAddPhotoRecord = (mediaName: string): MediaPipelineTask => {}
public downloadAndAddVideoRecord = (mediaName: string): MediaPipelineTask => {}
public downloadAndAddVideoRecordWithPreview = (...): MediaPipelineTask => {}

除了这些接口外，比较重要的逻辑是， 承担了恢复 task 的工作

为了能在断线， APP 被杀情况恢复 task，为 task 准备了一张数据库表

manager 实时监听task的广播，实时更新数据库（记得前面 task 的广播吗，这是其中一个使用的地方）

private runAndSubscribeTask = (task: MediaPipelineTask, pipeLine: MediaPipeline) => {
  if (!this.downloadable) {return}
  task.runInPipeline(pipeLine).subscribe({
    next: (state) => {
      DBManager.updateDownloadRecord(task.taskID, {
        mediaName: task.mediaName,
        pipeLineType: task.pipeLineType,
        currentStep: state.stepType,
        currentStepProgress: state.stepProgress ? state.stepProgress : 0,
        context: state.context
      })
    },
    error: errorCode => {this.dealWithTaskError(task, errorCode)},
    complete: () => {this.completeTask(task)},
  })
}

最后，就是一些跟业务相关的维护工作，清理现场等
